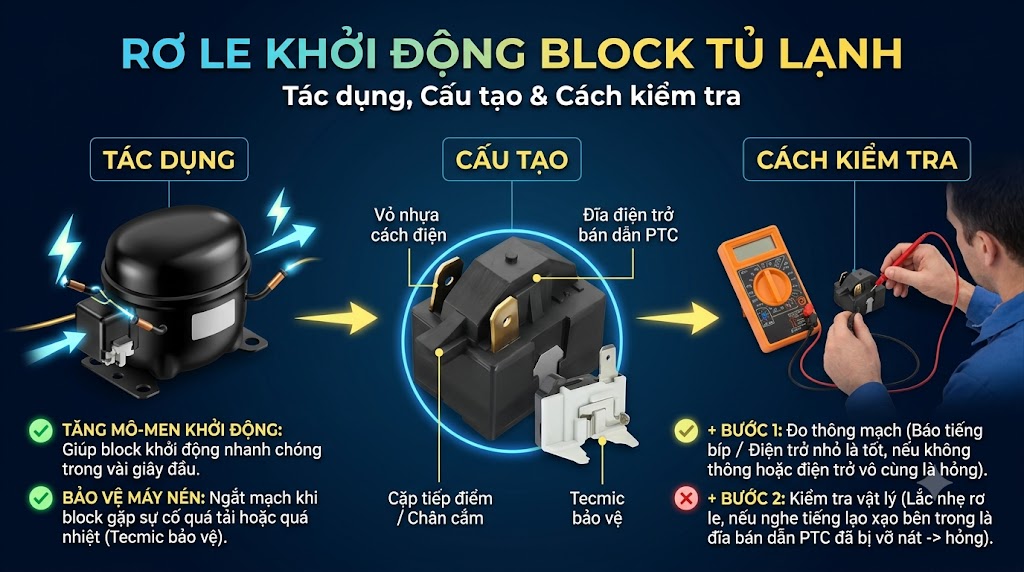

Rơ Le Khởi Động Block Tủ Lạnh Có Tác Dụng Gì? Cấu Tạo Và Cách Kiểm Tra

Rơ le khởi động block tủ lạnh (còn gọi là sò đề hoặc rơ le đề) là linh kiện phụ trợ quan trọng trong mạch động cơ máy nén một pha. Bài viết này giải thích chi tiết tác dụng của rơ le, nguyên lý đóng ngắt trong giai đoạn khởi động, kèm hướng dẫn kiểm tra thực tế bằng đồng hồ vạn năng giúp bạn chẩn đoán đúng nguyên nhân trước khi quyết định thay thế.

Rơ le khởi động block tủ lạnh là gì và có tác dụng gì?

Động cơ máy nén tủ lạnh thông thường là động cơ không đồng bộ một pha. Do nguồn điện một pha không tự tạo ra từ trường quay để rotor tự khởi động từ trạng thái đứng yên, máy nén cần có cuộn dây khởi động để tạo mô-men ban đầu. Cuộn dây trong stato thường được chia thành cuộn chạy (Run – R) và cuộn đề (Start – S).

Rơ le khởi động đóng vai trò như một công tắc tự động, thực hiện hai nhiệm vụ chính:

• Tạo mô-men quay ban đầu: Đưa cuộn đề vào mạch trong giai đoạn khởi động để tạo điều kiện hình thành mô-men quay, giúp rotor vượt qua trạng thái đứng yên và bắt đầu quay.
• Ngắt mạch cuộn đề: Khi máy nén đã khởi động và đạt trạng thái vận hành ổn định, rơ le lập tức ngắt dòng cấp cho cuộn đề. Nếu cuộn đề tiếp tục bị ngậm điện bất thường, cuộn dây sẽ phát nhiệt cao và nhanh chóng bị chập cháy.

Phân loại 2 dòng rơ le khởi động phổ biến trong thực tế

• Rơ le bán dẫn PTC: Sử dụng phần tử gốm có hệ số nhiệt điện trở dương. Khi còn nguội, điện trở thấp nên cho phép dòng điện đi qua cuộn đề. Khi có dòng điện chạy qua, phần tử PTC nóng lên và điện trở tăng mạnh, làm giảm dòng qua cuộn đề xuống mức triệt tiêu. Đây là loại được sử dụng phổ biến trên nhiều tủ lạnh dân dụng.
• Rơ le dòng điện (Current Relay – Rơ le cuộn hút): Hoạt động dựa trên lực điện từ của cuộn hút. Khi máy nén bắt đầu khởi động, dòng điện lớn tạo lực hút để đóng tiếp điểm cấp cho cuộn đề. Khi máy nén tăng tốc và dòng điện giảm, tiếp điểm tự động nhả về trạng thái ban đầu. Loại này thường gặp ở một số tủ lạnh, tủ đông hoặc thiết bị sử dụng máy nén đời cũ.

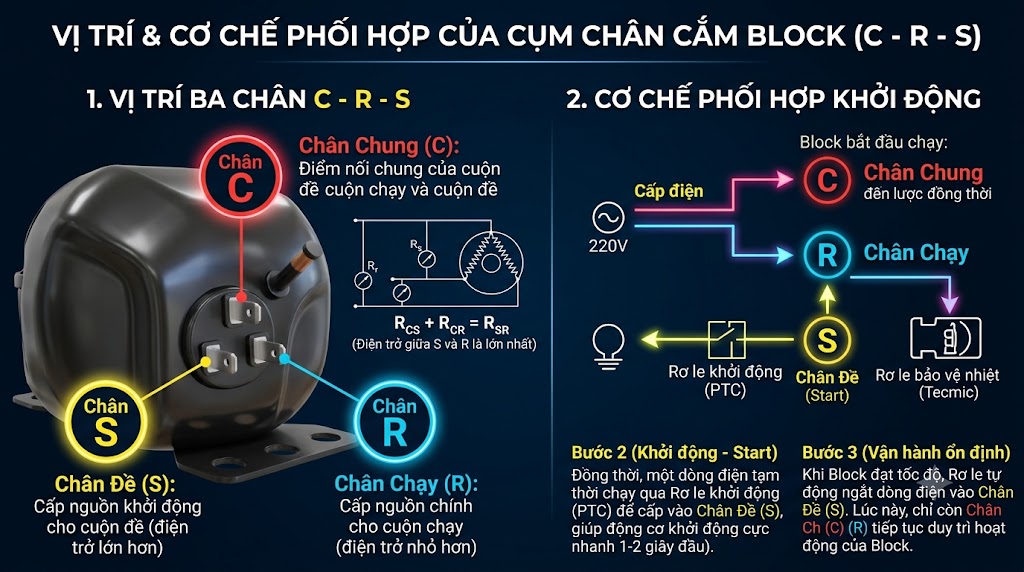

Vị trí và cơ chế phối hợp trong cụm chân cắm block C – R – S

Rơ le khởi động thường được lắp trực tiếp tại cụm cọc điện của máy nén, nằm trong hộp bảo vệ phía sau hoặc phía dưới tủ lạnh. Máy nén loại thông thường có 3 chân điện bố trí theo dạng tam giác, tương ứng với ba đầu dây của cuộn chạy và cuộn đề:

• Chân C (Common – Chân chung): Điểm nối chung của cuộn chạy và cuộn đề, thường nằm trong đường cấp nguồn có đi qua rơ le nhiệt bảo vệ máy nén.
• Chân R (Run – Chân chạy): Đầu còn lại của cuộn chạy, nhận nguồn để duy trì hoạt động của động cơ máy nén.
• Chân S (Start – Chân đề): Đầu còn lại của cuộn đề, nhận dòng điện khởi động thông qua rơ le để tạo mô-men ban đầu cho máy nén.

Lưu ý phân biệt: Rơ le nhiệt (Téc-mích/Overload) có nhiệm vụ bảo vệ máy nén khi dòng điện hoặc nhiệt độ tăng quá mức cho phép. Trong khi đó, rơ le khởi động đảm nhiệm việc đóng mạch cuộn đề trong tích tắc khởi động và tách cuộn đề sau khi máy nén đã vận hành ổn định.

Bảng tra cứu chẩn đoán: Block kêu “tách” rồi ngắt là do đâu?

Một hiện tượng thường gặp khi tủ lạnh gặp sự cố là: máy nén phát tiếng rù trong vài giây rồi nghe tiếng “tách” và ngắt, sau một khoảng thời gian lại lặp lại chu kỳ tương tự. Đây không phải dấu hiệu chỉ riêng rơ le khởi động bị hỏng; cần đối chiếu thêm các nguyên nhân liên quan để tránh thay linh kiện không cần thiết.

Dấu hiệu thực tế	Khả năng liên quan đến rơ le khởi động	Nguyên nhân khác cần loại trừ
Block rung nhẹ, rù lên rồi téc-mích ngắt	PTC hỏng hoặc đặc tính điện trở thay đổi bất thường khiến cuộn đề không được cấp dòng phù hợp.	Kẹt cơ khí máy nén; chập cuộn dây; tụ khởi động hoặc tụ hỗ trợ có vấn đề nếu hệ thống sử dụng tụ.
Block khởi động được nhưng chạy nóng và ngắt sau một thời gian ngắn	Rơ le hoạt động không đúng đặc tính hoặc phần tử PTC bị suy giảm làm cuộn đề bị ngậm điện lâu hơn mức cho phép.	Nguồn điện yếu; máy nén hoạt động quá tải; hệ thống giải nhiệt có vấn đề hoặc áp suất môi chất bất thường.
Block hoàn toàn im lìm, không có dấu hiệu khởi động	Không nên kết luận do rơ le khởi động nếu máy nén chưa nhận được nguồn cấp.	Đứt dây nguồn; rơ le nhiệt hở; thermostat hoặc cảm biến điều khiển lỗi; bo mạch chưa cấp lệnh hoặc mạch nguồn gặp sự cố.

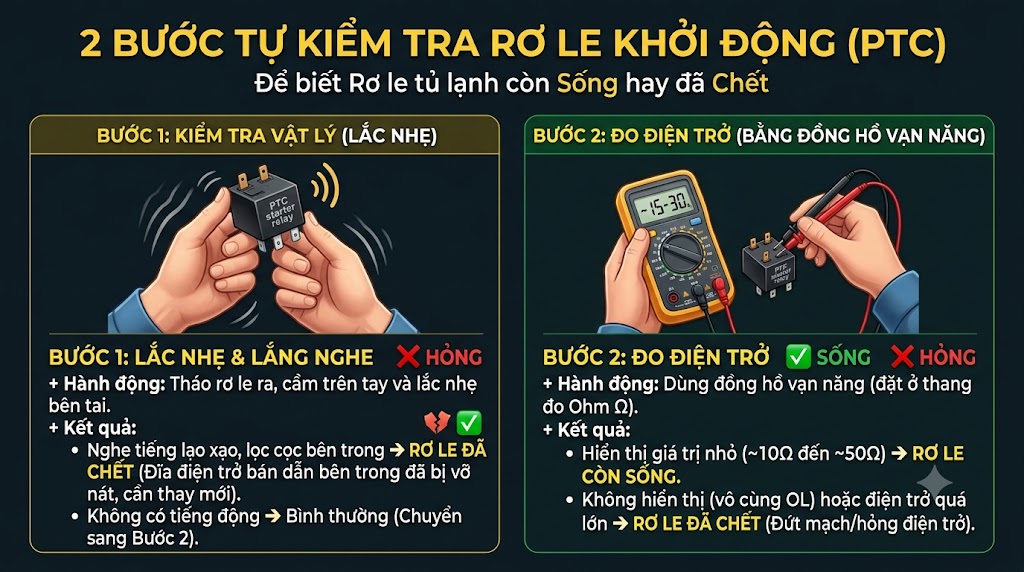

Hướng dẫn 2 bước tự kiểm tra rơ le khởi động sống hay chết

Để đánh giá rơ le có dấu hiệu hư hỏng hay không, bạn có thể thực hiện kiểm tra nguội trước bằng hai bước trực quan và đo đạc thông số thực tế:

Cách 1: Thử nghiệm “lắc tay” đối với rơ le PTC

Rút phích cắm điện của tủ lạnh trước khi kiểm tra. Tháo nắp hộp bảo vệ cụm cọc máy nén và tháo rơ le khỏi vị trí lắp đặt theo đúng cách.

• Nếu nghe tiếng lạo xạo rõ rệt: Phần tử gốm thạch anh PTC bên trong đã bị nứt hoặc vỡ vụn do quá nhiệt. Đây là dấu hiệu hỏng chắc chắn và rơ le bắt buộc phải được thay thế.
• Nếu không nghe tiếng bất thường: Điều này chỉ cho thấy phần tử bên trong chưa vỡ cơ học; bạn vẫn cần tiến hành đo điện trở để xác định đặc tính điện của linh kiện.

Cách 2: Đo điện trở bằng đồng hồ vạn năng (VOM)

Chuyển đồng hồ VOM về thang đo điện trở Ohm (Ω) ở nấc Rx1 hoặc thang thông mạch có chuông báo. Đảm bảo rơ le đã nguội hoàn toàn về nhiệt độ phòng (khoảng 25°C – 30°C) trước khi tiến hành đo:

• Đặt hai que đo vào hai lỗ tiếp điểm tương ứng với chân R và S trên thân rơ le PTC.
• Rơ le còn tốt: Giá trị điện trở đo được ở nhiệt độ phòng thông thường dao động trong khoảng từ 15Ω đến 33Ω (các thông số tiêu chuẩn phổ biến trên thân vỏ thường là 15Ω, 22Ω hoặc 33Ω tùy dòng máy).
• Rơ le đã hỏng: Đồng hồ chỉ vô cực (∞ – đứt mạch ngầm hoàn toàn) hoặc kim nhảy vọt lên hàng trăm Ohm đến hàng kilo-Ohm ngay khi đang nguội. Lúc này phần tử đá gốm đã thoái hóa đặc tính bán dẫn và không còn khả năng kích dòng khởi động.

Những lưu ý quan trọng khi mua và thay thế rơ le khởi động mới

• Chọn đúng loại và cấu hình chân cắm: Rơ le PTC có nhiều kiểu chân (1 chân, 2 chân, 3 chân hoặc 4 chân). Không nên chỉ dựa vào số chân bên ngoài mà cần đối chiếu mã linh kiện, vị trí cắm giắc nguồn và tụ bổ trợ (nếu có) để không bị chạm chập.
• Chọn đúng đặc tính điện của rơ le: Máy nén có công suất và đặc tính khởi động khác nhau sẽ yêu cầu loại rơ le có chỉ số Ohm tương ứng. Lắp sai loại có thể khiến cuộn đề không được kích đúng hoặc thời gian ngắt mạch cuộn đề không phù hợp.
• Đặc biệt lưu ý tủ lạnh Inverter: Máy nén Inverter sử dụng mạch điện tử công suất (IPM) để điều khiển động cơ biến tần ba pha thay vì cơ chế rơ le khởi động PTC thông thường. Vì vậy, tuyệt đối không tìm mua rơ le khởi động cơ/PTC cho các dòng tủ lạnh Inverter.

Câu hỏi thường gặp (FAQ)

Giá rơ le khởi động tủ lạnh là bao nhiêu?

Linh kiện rơ le khởi động dạng PTC thông dụng có giá thay đổi theo loại chân cắm, đặc tính điện và thương hiệu. Mức giá vật tư có thể dao động khoảng 40.000đ đến 120.000đ ở một số loại phổ biến. Nếu gọi thợ kỹ thuật kiểm tra và thay tại nhà, chi phí hoàn thiện thường dao động từ 250.000đ đến 450.000đ do bao gồm công kiểm tra mạch, xử lý an toàn và chính sách bảo hành.

Đã thay rơ le mới nhưng block vẫn chỉ rù lên rồi ngắt téc-mích?

Nếu rơ le mới đúng loại và hoạt động bình thường mà máy nén vẫn rù lên rồi ngắt téc-mích, không nên tiếp tục thay rơ le theo phỏng đoán. Cần kiểm tra lần lượt nguồn cấp, tụ hỗ trợ nếu có, dòng khởi động, điện trở các cuộn dây và khả năng kẹt cơ khí bên trong máy nén để xác định nguyên nhân thực tế.

Rơ le khởi động tủ lạnh có sửa được không hay phải thay mới?

Đối với rơ le PTC, phần tử gốm bán dẫn bên trong không được thiết kế để sửa chữa khi đã nứt, vỡ hoặc thay đổi đặc tính điện nghiêm trọng. Nếu kiểm tra xác nhận PTC bị hỏng, phương án tối ưu và an toàn nhất là thay đúng loại linh kiện tương thích với máy nén thay vì cố phục hồi phần tử bên trong.
