Bo mạch tủ lạnh là gì? Đây là bộ phận điều khiển trung tâm, có nhiệm vụ tiếp nhận tín hiệu từ cảm biến và điều phối máy nén, quạt, hệ thống xả đá cùng các chức năng liên quan. Bài viết giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động của bo mạch tủ lạnh, nhận biết dấu hiệu hư hỏng và phân biệt lỗi bo mạch với sự cố ở cảm biến hoặc linh kiện khác trước khi kiểm tra, sửa chữa.
- Bo mạch tủ lạnh là bộ phận xử lý và điều khiển, tiếp nhận tín hiệu từ cảm biến rồi đưa ra lệnh phù hợp cho máy nén, quạt, hệ thống xả đá và các cơ cấu liên quan.
- Nguyên lý cơ bản: Cảm biến ghi nhận trạng thái nhiệt độ hoặc điều kiện vận hành → bo mạch xử lý tín hiệu → phát lệnh điều khiển → hệ thống phản hồi và tiếp tục điều chỉnh.
- Tránh nhầm lỗi: Tủ không lạnh, đóng tuyết hoặc hoạt động bất thường chưa chắc do bo mạch. Cảm biến, dây dẫn, quạt, bộ xả đá, nguồn điện và các đầu nối cũng có thể là nguyên nhân.
Bo Mạch Tủ Lạnh Là Gì Và Nằm Ở Đâu?
Bo mạch tủ lạnh (PCB – Printed Circuit Board) là bảng mạch điện tử đảm nhiệm chức năng xử lý và điều khiển các hoạt động của thiết bị. Trên bo có thể gồm vi điều khiển (MCU), mạch nguồn, tụ lọc, rơ-le, linh kiện công suất và các mạch giao tiếp tùy theo thiết kế của từng model.
Bo mạch không trực tiếp tạo ra độ lạnh. Thay vào đó, nó tiếp nhận tín hiệu từ cảm biến và các bộ phận liên quan, sau đó đưa ra lệnh để máy nén, quạt, hệ thống xả đá hoặc các cơ cấu khác hoạt động theo chương trình được thiết kế.
Vị trí bo mạch phụ thuộc vào cấu trúc của từng thương hiệu và model. Một số vị trí thường gặp gồm:
- Phía sau lưng tủ hoặc gần khoang máy nén: Thường gặp ở một số dòng tủ có bo công suất hoặc bo điều khiển được bố trí gần khu vực máy nén để thuận tiện kết nối.
- Nóc tủ hoặc thành bên: Một số dòng tủ lớn, đặc biệt các mẫu có thiết kế nhiều khoang, có thể bố trí bo trong hộp bảo vệ riêng.
- Bên trong khu vực cửa tủ: Một số thiết bị có bo hiển thị hoặc bo phím điều khiển ở khu vực cửa, kết nối với bo chính thông qua dây dẫn hoặc cáp truyền thông.
Bo Mạch Tiếp Nhận Và Xử Lý Tín Hiệu Như Thế Nào?
Cảm biến nhiệt độ trong tủ thường thay đổi giá trị điện theo nhiệt độ môi trường đo được. Bo mạch tiếp nhận tín hiệu này thông qua mạch đo và chuyển thành dữ liệu để vi điều khiển xử lý.
Dựa trên dữ liệu cảm biến, trạng thái vận hành và chương trình điều khiển của từng model, bo mạch có thể đưa ra lệnh cho máy nén, quạt hoặc hệ thống xả đá. Vì mỗi dòng tủ có thiết kế và thuật toán riêng, thông số điện áp, giá trị cảm biến và điều kiện kích hoạt không hoàn toàn giống nhau.
Bo Mạch Điều Khiển Những Bộ Phận Nào?
- Máy nén (Block): Tùy thiết kế, bo mạch có thể đóng/ngắt máy nén thông qua rơ-le hoặc điều khiển mạch công suất ở các dòng Inverter.
- Quạt: Bo mạch có thể điều khiển quạt dàn lạnh, quạt dàn nóng hoặc các quạt liên quan bằng tín hiệu và phương thức cấp nguồn phù hợp với từng thiết kế.
- Hệ thống xả đá (Defrost): Bo mạch phối hợp với cảm biến và chương trình điều khiển để kích hoạt hệ thống xả đá khi đáp ứng điều kiện vận hành của model.
- Thiết bị hiển thị và cảnh báo: Một số dòng tủ có bo điều khiển giao tiếp với màn hình, phím bấm, đèn báo hoặc còi cảnh báo.

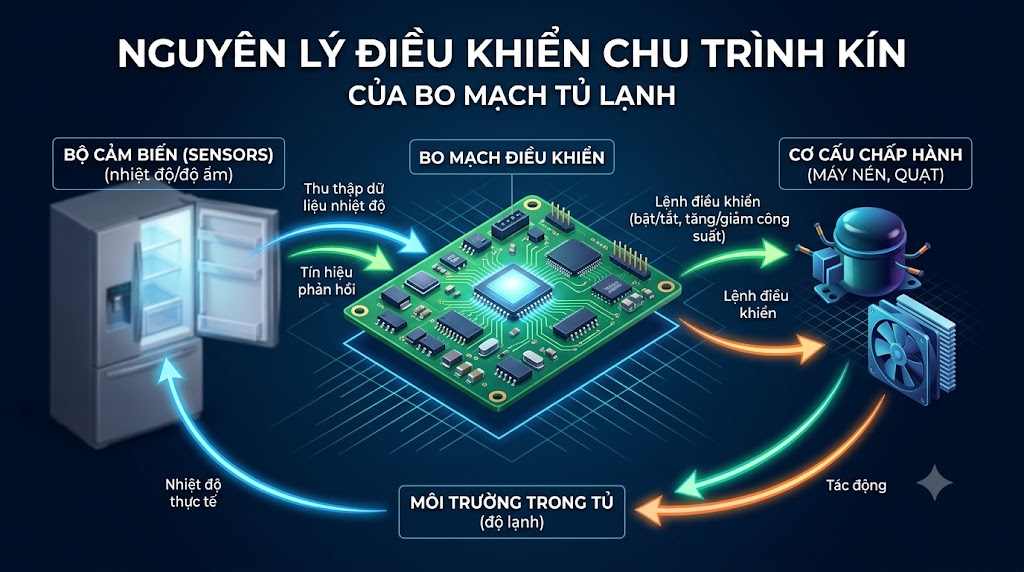

Nguyên Lý Điều Khiển Chu Trình Kín Của Bo Mạch
Ở các dòng tủ lạnh điện tử, hệ thống điều khiển có thể vận hành theo cơ chế phản hồi. Bo mạch không chỉ phát lệnh mà còn tiếp tục nhận tín hiệu từ cảm biến để điều chỉnh hoạt động theo điều kiện thực tế.
- Thu thập dữ liệu: Cảm biến trong các khu vực của tủ gửi tín hiệu về hệ thống điều khiển.
- Xử lý tín hiệu: Vi điều khiển phân tích dữ liệu nhận được và đối chiếu với các điều kiện vận hành đã được lập trình.
- Phát lệnh điều khiển: Bo mạch đưa ra tín hiệu phù hợp cho máy nén, quạt, hệ thống xả đá hoặc cơ cấu liên quan.
- Duy trì và phản hồi: Khi trạng thái nhiệt độ hoặc điều kiện vận hành thay đổi, hệ thống tiếp tục nhận dữ liệu để điều chỉnh hoạt động.
- Thực hiện chu kỳ bảo vệ và xả đá: Ở các model có chức năng tự động, bo mạch có thể phối hợp với cảm biến và chương trình điều khiển để thực hiện chu kỳ xả đá hoặc các chế độ bảo vệ cần thiết.
Điểm quan trọng là thời gian, ngưỡng nhiệt độ và cách thức điều khiển có thể khác nhau giữa từng thương hiệu, model và loại tủ. Vì vậy, không nên dùng một thông số cố định để kết luận mọi tủ lạnh đều vận hành giống nhau.
Phân Biệt Lỗi Bo Mạch Với Lỗi Cảm Biến Và Linh Kiện Khác
Một hiện tượng bất thường có thể xuất phát từ nhiều vị trí khác nhau. Vì vậy, việc tủ không lạnh, đóng tuyết hoặc không chạy chưa đủ để kết luận bo mạch bị hỏng. Cần kiểm tra theo biểu hiện thực tế và loại trừ các linh kiện liên quan.
| Biểu Hiện | Có Thể Liên Quan Đến Bo Mạch | Cần Kiểm Tra Thêm |
|---|---|---|
| Tủ mất nguồn hoàn toàn, đèn không sáng | Mạch nguồn, cầu chì hoặc linh kiện nguồn trên bo có thể gặp sự cố. | Ổ điện, dây nguồn, phích cắm, đầu nối và nguồn điện cấp cho tủ. |
| Tủ không lạnh, dàn bám nhiều tuyết | Mạch điều khiển hoặc tín hiệu liên quan đến chu trình xả đá có thể gặp lỗi. | Cảm biến, cầu chì nhiệt, bộ gia nhiệt xả đá, dây dẫn và các đầu nối. |
| Máy nén không chạy nhưng một số bộ phận vẫn hoạt động | Mạch điều khiển máy nén hoặc linh kiện công suất có thể gặp sự cố. | Thiết bị khởi động, dây dẫn, máy nén và các linh kiện liên quan. |
| Quạt dàn lạnh không hoạt động | Mạch cấp nguồn hoặc tín hiệu điều khiển quạt trên bo có thể gặp lỗi. | Mô-tơ quạt, cánh quạt, dây dẫn, đầu nối và công tắc cửa nếu có. |
| Bảng điều khiển báo lỗi hoặc hoạt động bất thường | Bo chính, bo hiển thị hoặc đường truyền thông có thể gặp vấn đề. | Cảm biến, dây tín hiệu, đầu nối và nguồn cấp cho bo hiển thị. |
Kiểm Tra Những Gì Trước Khi Kết Luận Bo Mạch Hỏng?
Việc chẩn đoán nên bắt đầu từ những yếu tố bên ngoài và linh kiện liên quan trước khi đi sâu vào bo mạch. Cách tiếp cận này giúp hạn chế tình trạng thay bo không cần thiết.
Kiểm Tra Nguồn Điện Và Đầu Nối
Trước tiên cần kiểm tra nguồn điện cấp cho tủ, phích cắm, dây nguồn và các đầu nối liên quan. Với những thiết bị có dấu hiệu chập chờn, mất nguồn hoặc hoạt động không ổn định, tình trạng tiếp xúc kém cũng cần được loại trừ.
Kiểm Tra Cảm Biến Và Dây Dẫn
Cảm biến nhiệt độ có vai trò quan trọng trong quá trình điều khiển. Nếu cảm biến bị đứt, chập, sai giá trị hoặc dây tín hiệu bị hỏng, bo mạch có thể nhận dữ liệu không chính xác và đưa ra lệnh không phù hợp.
Giá trị điện trở của cảm biến phụ thuộc vào loại cảm biến và model tủ. Vì vậy, không nên lấy một mức điện trở cố định làm tiêu chuẩn cho tất cả thương hiệu. Khi cần đo kiểm, nên đối chiếu với thông số kỹ thuật của đúng model.
Quan Sát Bề Mặt Bo Mạch
Nếu việc kiểm tra cần mở khu vực bo mạch, nguồn điện phải được ngắt hoàn toàn và thao tác phải phù hợp với yêu cầu an toàn điện.
- Kiểm tra dấu hiệu cháy xém, đổi màu hoặc linh kiện bị hư hỏng rõ ràng.
- Kiểm tra các đầu nối có dấu hiệu oxy hóa, lỏng hoặc tiếp xúc kém.
- Kiểm tra đường dây và cáp truyền thông có bị đứt hoặc hư hỏng không.
- Kiểm tra dấu hiệu ẩm nước, côn trùng hoặc tác động môi trường lên khu vực bo mạch.
Khi Nào Nên Sửa Và Khi Nào Cần Thay Mới Bo Mạch?
Không phải bo mạch gặp lỗi là phải thay cả bộ. Phương án xử lý phụ thuộc vào vị trí hỏng, mức độ hư hại, khả năng sửa chữa và tình trạng thực tế của bo.
- Có thể sửa chữa: Một số lỗi nằm ở mạch nguồn, rơ-le, linh kiện điện tử hoặc đường mạch có thể được xử lý nếu phần còn lại của bo vẫn đáp ứng yêu cầu kỹ thuật.
- Có thể cần thay bo: Khi bo bị hư hỏng nghiêm trọng, cháy nhiều khu vực, hỏng vi điều khiển hoặc khối công suất không thể sửa chữa hiệu quả, thay bo có thể là phương án phù hợp hơn.
Nguyên tắc khi thay thế: Cần chọn đúng model máy và đối chiếu mã linh kiện hoặc part-number trên bo. Không nên tự ý sử dụng bo “tương đương” chỉ vì hình thức giống nhau, bởi chương trình điều khiển, cấu hình cảm biến và phương thức giao tiếp có thể khác nhau.
Cách Hạn Chế Hư Hỏng Bo Mạch Tủ Lạnh
- Đặt tủ ở vị trí phù hợp: Giữ khu vực xung quanh tủ thông thoáng, tránh nơi quá ẩm hoặc có nguy cơ nước bắn trực tiếp vào khu vực điện.
- Hạn chế ảnh hưởng của nguồn điện: Nếu khu vực thường xuyên có điện áp không ổn định, có thể sử dụng thiết bị bảo vệ điện phù hợp cho tủ lạnh.
- Vệ sinh đúng cách: Không phun nước trực tiếp vào khu vực chứa bo mạch, dây điện, đầu nối hoặc các bộ phận điện tử.
- Xử lý sớm dấu hiệu bất thường: Khi tủ chập chờn, báo lỗi, mất nguồn hoặc hoạt động khác thường, nên kiểm tra sớm để hạn chế lỗi lan sang các bộ phận liên quan.
Câu Hỏi Thường Gặp Về Bo Mạch Tủ Lạnh
Bo Mạch Bị Hỏng Tủ Có Hoạt Động Được Không?
Có thể hoặc không, tùy khối mạch bị ảnh hưởng. Nếu phần nguồn chính gặp sự cố, tủ có thể mất nguồn hoàn toàn. Nếu lỗi chỉ nằm ở một nhánh điều khiển, một số bộ phận vẫn có thể hoạt động nhưng tủ có thể không duy trì được chế độ làm lạnh hoặc xả đá bình thường.
Dấu Hiệu Nào Cho Thấy Bo Mạch Tủ Lạnh Có Thể Bị Hỏng?
Một số dấu hiệu có thể liên quan đến bo mạch gồm tủ mất nguồn bất thường, máy nén hoặc quạt không nhận lệnh, hệ thống báo lỗi liên tục, các chức năng điều khiển hoạt động không ổn định hoặc bo có dấu hiệu cháy, oxy hóa. Tuy nhiên, những biểu hiện này cũng có thể xuất phát từ linh kiện khác nên cần kiểm tra để xác định nguyên nhân.
Có Thể Thay Bo Mạch Khác Model Cho Tủ Lạnh Không?
Không nên tự ý thay bo khác model chỉ vì bo có kích thước hoặc đầu cắm tương tự. Bo mạch cần tương thích với model, mã linh kiện, chương trình điều khiển và cấu hình của thiết bị. Với một số trường hợp đặc biệt, kỹ thuật viên có thể xác định phương án thay thế tương thích dựa trên thông số của nhà sản xuất.
Có Nên Tự Sửa Bo Mạch Tủ Lạnh Tại Nhà Không?
Không nên tự sửa phần bo mạch công suất nếu không có kiến thức về điện tử và an toàn điện. Bo mạch có thể chứa các khu vực điện áp nguy hiểm ngay cả sau khi thiết bị đã được ngắt nguồn. Người dùng phổ thông nên giới hạn ở việc kiểm tra nguồn điện, dây nguồn và các biểu hiện bên ngoài; phần đo kiểm hoặc sửa chữa chuyên sâu nên giao cho kỹ thuật viên.
